規格書下載：
(PDF/中英文/1.05M)
EMI貼片三端濾波器又稱三端濾波電容、EMI濾波器或抗電磁干擾電容，是數字電路中理想的EMI濾波器件，可以清除電路中的噪聲，風華高科對其的標準稱謂是“片式三端陶瓷濾波電容器”。日系品牌如TDK又稱其為3端子濾波器。是一種特殊結構的貼片電容器，它與普通電容器的區別在于，它有三根引線，其中一個電極上有兩根引線。使電容器的濾波效果發生了很大的改善。
普通電容的引線電感對于電容的高頻濾波的作用是有害的，而風華三端濾波電容利用了引線電感，構成了一個Ｔ型低通濾波器。三端電容的高頻濾波效果比普通電容改善了很多。如果在三端電容的兩根連在一起的引線上分別安裝一個鐵氧體貼片磁珠，則會大大增加Ｔ型濾波器的濾波效果。這就是我們常說的片狀濾波器。以不同于普通貼片電容器的接地方式濾除高頻干擾信號，可廣泛用于線路板上一般信號線、高頻信號線和電源線干擾的抑制和直流電源線的濾波，具有良好的吸收噪音，抑制浪涌脈沖的作用。使用時要保證濾波有良好的接地，同時注意將 輸入與輸出端有效的隔離，避免使經過濾波干凈的導線與未濾 波端發生耦合。一個好的設計應實施諸如短路印制線、短路連接和在極接近入端處采取好的接地，這將有助于改善插入損耗的性能。
風華高科直接授權代理商南京南山目前提供風華貼片濾波電容中5081(1220)、5121(1232)二個規格尺寸，電容量范圍在22pF~47nF之間。

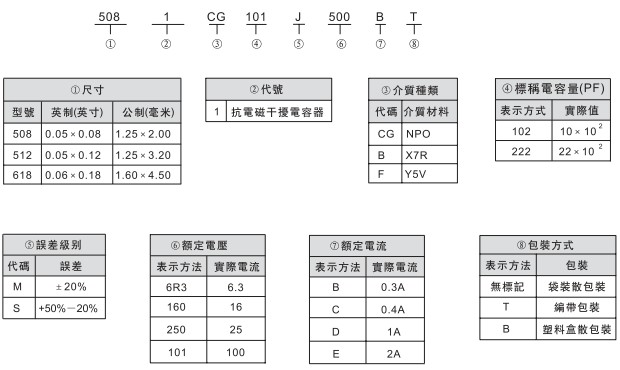

三端濾波器（電容）規格與型號識別
